Aufgabe 2: Stromstärken

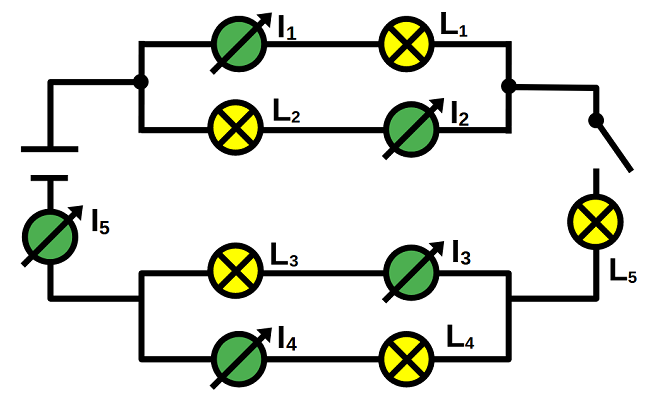

Die untere elektrische Schaltung besteht aus einer Batterie, 5 Glühbirnen und einem Schalter. Zusätzlich kann die Stromstärke in den verschiedenen Abschnitten gemessen werden.

Stromkreis1

Schließt man den Schalter, so wird für I1 der Wert 0,6 A, für I2 der Wert 250 mA und für I3 der Wert 0,35 A angezeigt.

a) Bereche die Werte für die Stromstärken I4 und I5, die jeweils an den Messgeräten angezeigt werden sollten.
b) Welche Stromstärke fließt durch die Lampe L5?
c) Die Batterie kann im geladenen Zustand eine Ladungsmenge von 1020 C speichern. Berechne die Zeit, mit der der Stromkreis mit dieser Batterie betrieben werden kann!
