Aufgabe 11: Symbole

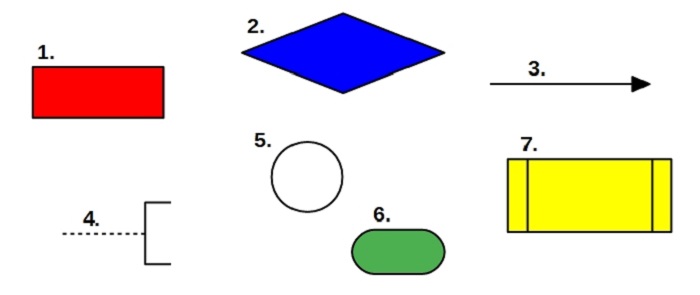

Für eine Vereinheitlichung und besseren Lesbarkeit von Flussdiagrammen ist die Bedeutung der einzelnen Symbole eines Flussdiagramms in einer Norm, der DIN 66001 festgelegt. Die sieben wichtigsten Symbole sind dabei in der Abbildung zu sehen.

Symbole

Mache dir durch eine Recherche im Internet die Bedeutung der einzelnen Symbole klar!
