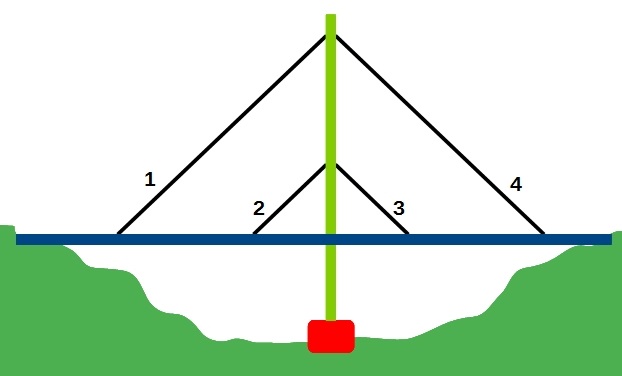

Die Abbildung zeigt die Seilkonstruktion am Pylon (Pfeiler in der Mitte) einer Schrägseilbrücken. Die Seile 1, 2, 3 und 4 sind mit den Kräften F1 = 300 kN, F2 = 460 kN, F3 = 460 kN und F4 = 300 kN belastet.
| a) | Ermittle durch Zeichnung den Betrag der Ersatzkraft der Kräfte F1 und F4 auf den Pylon. |
| b) | Welche Ersatzkraft wirkt insgesamt auf den Pylon? |
| c) | Der Pylon in der Mitte soll als Zylinder aus Beton gefertigt werden. Berechne den minimalen Durchmesser dieses zylindrischen Pylons falls man von 5-facher Sicherheit ausgeht |
