Aufgabe 13: Strahlengang bei Sammellinsen II

Gegeben ist ein Gegenstand (Pfeil), die sich vor einer Sammellinse (f = 2,0 cm) befinden.

a) Konstruiere in jedem Beispiel die Mittelebene, die Brennpunkte und das Bild des Gegenstandes mit Hilfe dreier besonderer Lichtstrahlen.

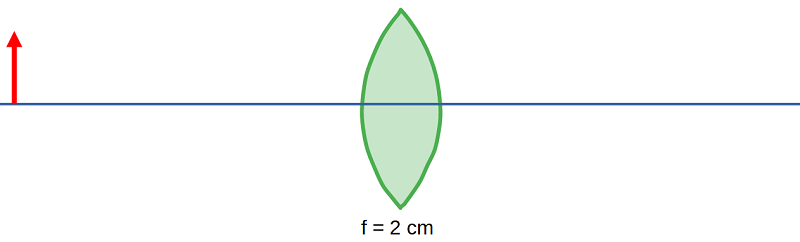

Beispiel 1:
Linsenstrahlen1

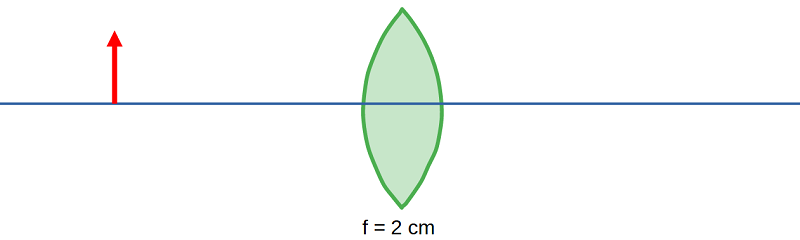

Beispiel 2:
Linsenstrahlen2

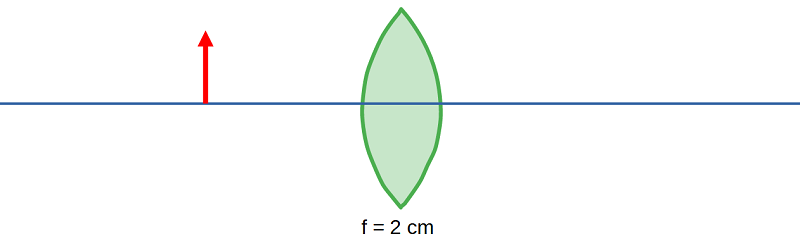

Beispiel 3:
Linsenstrahlen3

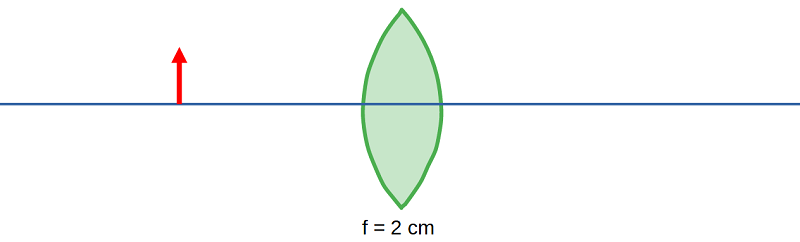

Beispiel 4:
Linsenstrahlen4

b) Messe für jedes Beispiel die Gegenstandsgröße G, Gegenstandsweite g, Bildgröße B und Bildweite b und trage die Werte unten ein.

  Gegenstandsgröße G in cm Gegenstandsweite g in cm Bildgröße B in cm Bildweite b in cm
Beispiel 1
Beispiel 2
Beispiel 3
Beispiel 4

c) Berechne für jedes Beispiele die Werte, die in den Spalten eingetragen sind. Trage die Ergebnisse unten ein!


G/B
g/b
1/f
in
1/cm
1/b
 +
1/g
in
1/cm
Beispiel 1
Beispiel 2
Beispiel 3
Beispiel 4
