Gegeben sind die unteren Abbildungen von elektrischen Schaltungen. Zeichne die zugehörigen Schaltpläne!
Hinweis: Um die Übersicht zu wahren gelten beim Zeichnen der Schaltpläne folgende Regeln:
| • | Kabel als Geraden darstellen! |
| • | Kabel bei Richtungswechsel im rechten Winkel weiterzeichnen! |
| • | Leitungskreuzungen nach Möglichkeit vermeiden! |
| • | Verzweigungsstellen mit einem Punkt kennzeichnen! |
| • | Bauteile nie in Ecken zeichnen! |
| • | Falls möglich Eingänge links und Ausgänge rechts zeichnen! |
| • | Pluspol eher oben einzeichnen! |

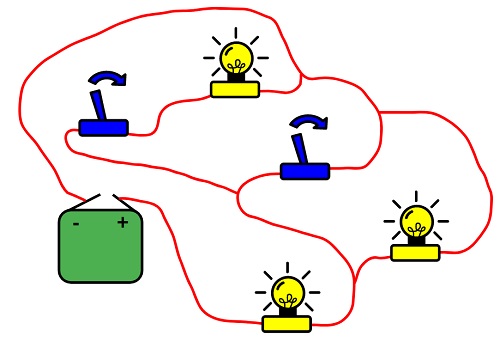

| a) | |

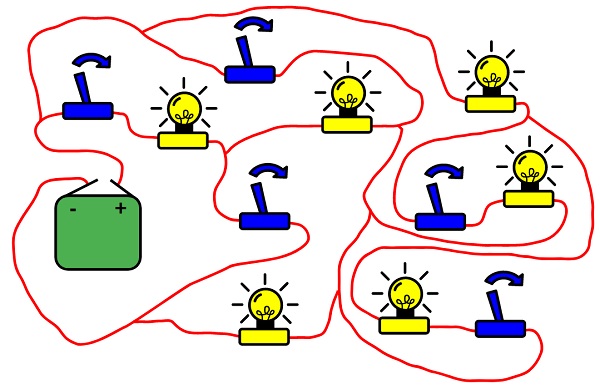

| b) | |
