Aufgabe 12: Kennlinien

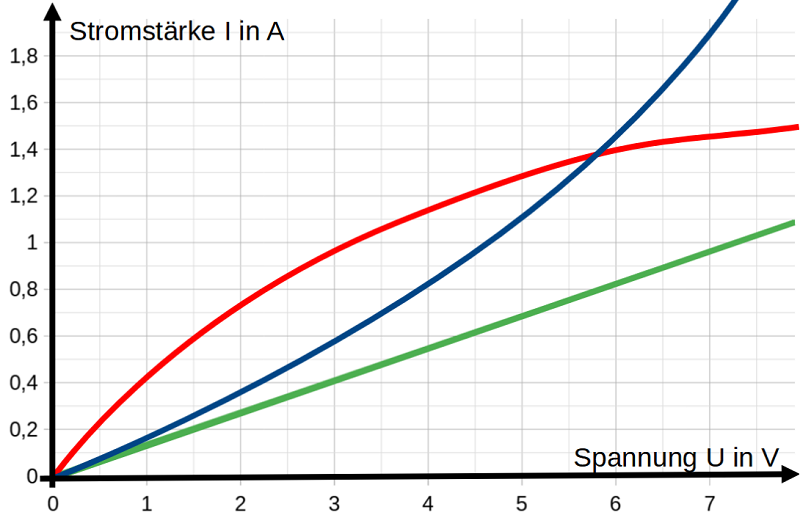

Im Diagramm sind die U - I - Kennlinien von drei verschiedenen Bauteilen dargestellt.

Diagramm

a) Beschreibe, wie sich der Widerstand der drei Bauteile bei steigender angelegter Spanunng verhält!
b) Welche Materialien oder Bauteile könnten für die Aufzeichnung der drei Kennlinien verwendet werden?
c) Berechne dem elektrischen Widerstand des Materials, das zur grünen Kennlinie gehört!
