Die unter abgebildeten Stromkreise enthalten eine Batterie, einen Schalter, mehrere Glühbirnen und zahlreiche Messgeräte. Bei manchen Messgeräte wird der gemessene Wert – entweder für die Spannung oder für die Stromstärke – angezeigt, bei anderen Messgeräten fehlen diese Angaben.

Gib zu jedem Messgerät an, welche Messgröße gemessen wird und welcher Messwert bei geschlossenem Schalter zu erwarten ist.

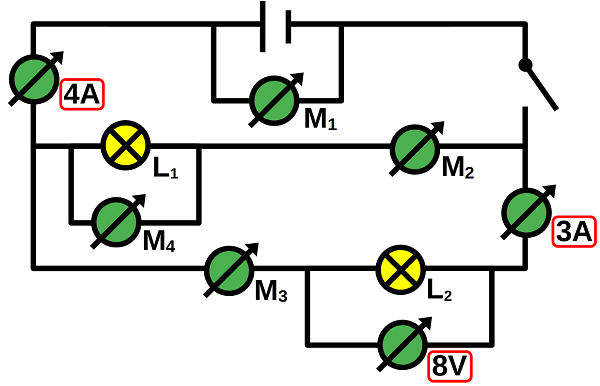

a)

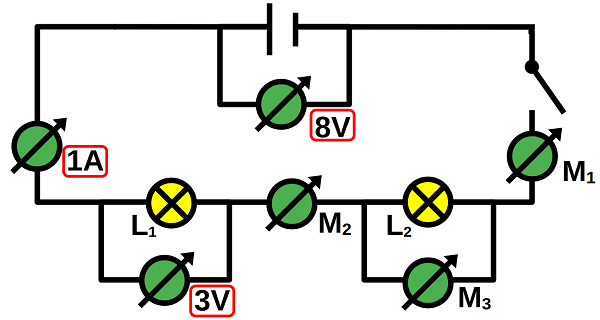

b)

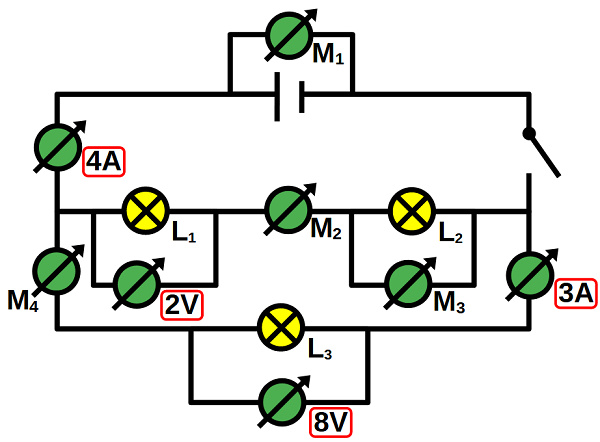

c)
