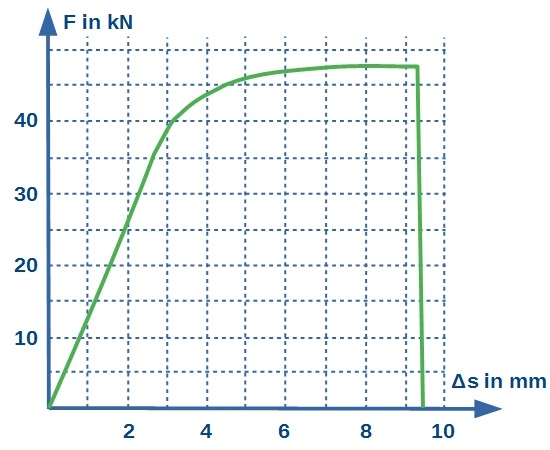

Das Diagramm zeigt die Dehnung im Zugversuch eines Probestücks aus dem Material A bei verschiedenen Belastungen. Der Probekörper ist zylindrisch und hat einen Radius von r = 4 mm.
| a) | Skizziere in das nebenstehende Koordinatensystem das Kraft - Dehnungs - Diagramm eines Materials B, das: | |
| 1. | sich zu Beginn nicht so stark dehnt wie Material A. | |
| 2. | schon bei 40 kN zum ersten Mal reißt. | |
| 3. | schrittweise reißt. | |
| 4. | beim ersten Riss eine Dehnung von 6,5 mm hat. | |
| b) | Zu Beginn ist das gezeichnete Schaubild linear. Bestimme für diesen sog. "linear elastischen Bereich" den Proportionalitätsfaktor k in N/mm. | |
| c) | Bestimme die Zugfestigkeit des Material A. | |
